Seguimiento dinámico: VXtrack

El sensor C-Track de cámara doble es una solución de medición 3D portátil que proporciona funciones de inspección de sondeo y medición dinámica. Está equipado con sistemas ópticos de alta calidad y una iluminación especial, que le permite medir todos los reflectores dentro de su área de funcionamiento. El palpador es de gran utilidad para alinear piezas respecto de una referencia, calculada con un grupo de reflectores, lo que permite supervisar el movimiento o la deformación directamente en la referencia de la pieza.

Como su nombre indica, el C-Track rastrea el modelo de referencia de todo el sistema, y garantiza la ubicación precisa de la máquina de medición de coordenadas portátil (PCMM) HandyPROBE o los escáneres ópticos CMM 3D MetraSCAN. Lleva a cabo la adquisición y transmisión continua de la imagen, la iluminación de reflectores, la gestión de intercambios con los equipos informáticos y el almacenamiento de parámetros de sensor.

Seguimiento dinámico

El seguimiento dinámico es un componente esencial de la tecnología TRUaccuracy, que garantiza la máxima precisión disponible.

Gracias a esta característica, se puede utilizar el C-Track para medir de forma simultánea y continua la posición y orientación en el espacio, con gran precisión. Esto hace posible controlar desplazamientos, dirigir procesos de ensamblaje o medir deformaciones.

Ventajas / Funciones

Tecnología TRUaccuracy

Garantiza mediciones muy precisas, independientemente del entorno de medición (inestabilidad, vibraciones, variaciones térmicas y otros factores) y de la destreza del operador.

Precisión

Medición simultánea del conjunto de reflectores, que hace posible alcanzar una mayor precisión de 6DoF (posición y orientación).

Solución completa de inspección y medición dinámica

Integra el sistema de sondeo de la máquina de medición de coordenadas (CMM) portátil y sin brazo HandyPROBE con el escáner óptico CMM 3D MetraSCAN compatible.

Reflectores pasivos, inalámbricos, asequibles y ultraligeros

Los reflectores solo pesan 1 g. Están disponibles en versión con fijación adhesiva o magnética y son totalmente compatibles con mediciones fotogramétricas (para su restablecimiento con una medida global en caso de equipos de gran tamaño).

Funciones

	Velocidad de hasta 24 000 puntos tridimensionales por segundo con sobremuestreo (3000 sin sobremuestreo)
	Medición 6DoF (posición y orientación) de un conjunto rígido de reflectores
	Medición síncrona del conjunto de reflectores
	Volumen de medición de 3,8 a 14,8 m3
	Un mismo sistema para inspección y medición dinámica en 3D

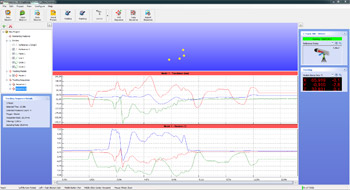

	Representación de curva en tiempo real en VXelements
	Exportación a formato CSV
	API para conexión con aplicaciones de otros fabricantes
	Funciones de sincronización de adquisición a través de la entrada del gatillo externo

Aplicaciones

Aeronáutica

•Control y supervisión de procesos de ensamblaje
•Supervisión de deformaciones (alas, trenes de aterrizaje, neumáticos)

Automovilismo

•Supervisión del movimiento de piezas operativas (motor, escape, ruedas)
•Control de procesos dinámicos (cierre de puertas y capó)
•Supervisión de deformaciones (chasis, asientos)
•Preparación de pruebas de choque (posicionamiento previo)

Robótica

•Calibración y evaluación in situ
•Corrección de trayectoria en tiempo real
•Ensamblaje de piezas guiada por computadora

Biomecánica

•Captación de movimiento
